Указатель напряжения WN-723

Оценить
2940.00 руб.
Кол-во:

УКАЗАТЕЛЬ НАПРЯЖЕНИЯ WN-723

Назначение:

Указатели напряжения используются для отображения величины напряжения в трехфазной сети переменного тока на светодиодной шкале.


Принцип работы:


Если напряжение в пределах нормы (210-235В), то светится один из зеленых светодиодов. При падении напряжения ниже 200 и повышении более 240В светится один из красных светодиодов.


Применение:

Для визуального контроля напряжения в одно- и трехфазных сетях переменного тока в распределительных щитах, в блоках управления технологическим оборудованием, в диспетчерских пультах и т. п.


Технические характеристики:

Напряжение питания

3x380В 50Гц

Диапазон индикации напряжения

190-240В

Дискретность измерения

Индикация напряжения

3 x 11 светодиодов

Диапазон рабочих температур

-15...+45С

Степень защиты

IP 20

Потребляемая мощность

2,2Вт

Подключение

винтовые зажимы 2,5мм кв.

Габариты

35 х 65 х 90 мм

Монтаж

на DIN-рейке 35мм

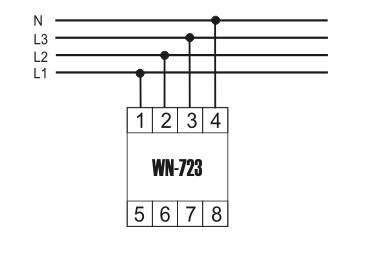

Схема подключения:



 Схема подключения указателя напряжения WN-723




Габаритные размеры:
