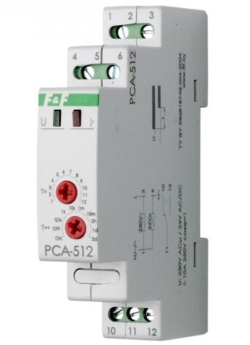

Реле времени PCA-512U

Оценить

2059.00 руб.

Кол-во:

РЕЛЕ ВРЕМЕНИ PCU-512U

Назначение:

Микропроцессорное электронное реле времени PCA-512U предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Нагрузка включается после подачи напряжения и отключается после отсчета заданного отрезка времени.

Принцип работы:

После подачи напряжения питания замыкаются контакты 11-12. По окончании отсчета заданного времени (t) контакты переключаются в позицию 11-10. В таком положении они находятся до отключения напряжения питания.

Диаграмма работы реле:

Технические характеристики:

Напряжение питания	12-264В AC/DC
Напряжение питания	12-264В AC/DC
Максимальный ток нагрузки	8 A AC 1
Контакт	1P (1 переключающий)
Выдержка времени*	от 0,1 сек. до 24 суток
Задержка включения
Диапазон рабочих температур	-25 - +50 С°
Степень защиты	IP 20
Габариты, мм	17,5 х 65 х 90 мм
Подключение	винтовые зажими 2,5 мм кв.
Монтаж	на DIN-рейке 35 мм

*- выдержка времени устанавливается переключателем диапазонов времени в одном из шести поддиапазонов: 0,1сек-1сек; 1сек-10сек; 10сек-1мин; 1мин-10мин;10мин-2часа; 2часа-24часа.

Лицевая панель:
