Назначение

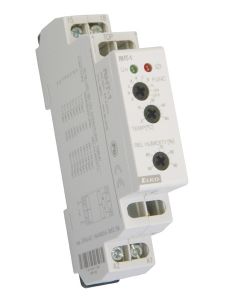

Гигро-термостат для контроля и регуляции температуры -
диапазон 0.. +60°C и относительной влажности - диапазон 50.. 90%.
Достоинства
- Возможность настройки 8 условий замыкания контактов и функции постоянно включено / постоянно выключено.
- Датчик входит в состав устройства - предназначен для замера в распределительных щитах.
- Функция контроля датчика ( повреждение, помехи, ..).
- Преднастроенный гистерзис температуры на 2.5 °C и влажности на 4%.
- Состояние выхода указывает красный LED.
- Напряжение питания AC/DC 24-240 V.
- Выходной контакт 1x замыкающий 16A / 250 V AC1.
- В исполнении 1 - МОДУЛЬ , крепление на DIN рейку.
Технические характеристики
| Температурный диапазон: |
0..+60°C |
| Диапазон влажности: |
50.. 90% |
| Гестерзис тепмературы: |
2.5 °C
|
| Гестерзис влажности: |
4%
|
| Датчик: |
внутренний |
| Индикация ошибки датчика: |
мигание красной LED |
| Количество контактов: |
1x коммутирующий(AgSnO) |
| Номинальный ток: |
16A / AC1, 10A / 24V DC |
| Замыкающая мощность: |
4000 VA / AC1, 300 W / DC |
| Замыкающее напряжение: |
250 V AC1 / 24 V DC |
| Индикация входа: |
светит красный LED |
| Рабочая температура: |
-20 .. +60 °C |
| Монтаж: |
DIN рейка EN 60715 |
| Защита: |
IP 40 |
| Категория перенапряжения: |
III. |
| Размер: |
90 x 17.6 x 64 мм |
| Вес: |
70 г |
Описание устройства
|
Подключение
|
Схема
|
|
|
|
|
Функции
|
Выбранные ф-ции
|
Реле замкнётся, если будут соблюдены условия
|
|
A
|
T > Tset
|
или
|
RH > RHset
|
|
B
|
T > Tset
|
или
|
RH > RHset
|
|
C
|
T > Tset
|
или
|
RH > RHset
|
|
D
|
T > Tset
|
или
|
RH > RHset
|
|
E
|
T > Tset
|
и
|
RH > RHset
|
|
F
|
T > Tset
|
и
|
RH > RHset
|
|
G
|
T > Tset
|
и
|
RH > RHset
|
|
H
|
T > Tset
|
и
|
RH > RHset
|
|
ON
|
реле постоянно замкнуто
|
|
OFF
|
реле постоянно разомкнуто
|
Описание функции
Устройство предназначено для контроля параметров среды (т.е. температуры и относительной влажности) в распределительных щитах. Устройство позволяет настроить восемь условий замыкания контактов, что делает возможным его использование для разных типов нагрузки
(напр. вентилятор, отопление, климатизация,осушающие элементы,..). При практическом использовании необходимо учитывать, что гестерзис увеличивается на иннерцию замеряемых значений между датчиком и окружающей средой. Устройство имеет контроль сенсора. При
повреждении последнего, превышении разрешённых границ (для температуры -30°C и +80°C; для влажности 5% и 95%) или ошибке внутренней коммуникации более 50% (вызванной напр. высоким уровнем помех) произойдёт размыкание контактов и индикация повреждения датчика.
Повреждение датчика не контролируется и не влияет на устройство в режиме постоянно включено (ON) и выключено (OFF).
Прим. Если не выполнены условия замыкания, реле разомкнуто.
