Автомат контроля уровня PZ-831
Автомат контроля уровня PZ-831
Оценить
4576.00 руб.
Кол-во:
Назначение
Автомат  PZ-831 предназначен  для контроля  и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах,  водонапорных башнях  и  т .п.  и  управления элек-тродвигателями насосных  установок.  Автомат  контролирует наличие  жидкости на  трех  уровнях.
Принцип работы
  Работа автомата основана на измерении   сопротивления токопроводящих жидкостей между общим электродом (СОМ) и  электродами   трех  уровней  (R1,R2,R3).
В “сухом” состоянии (когда все зонды не контактируют с жидкостью) все контактные пары реле будут разомкнуты. По мере того как жидкость начнет смачивать базовый зонд СОМ и следующий за ним зонд произойдет замыкание контактов реле  соответствующих  данному  зонду ,  например  если
жидкость  поднимется  до  зонда  первого  уровня  R1(замыкание зонда  СОМ и зонда  R1) замкнутся  контакты 11-12 реле.  Аналогично  произойдет  и  с  уровнями  R2  и  R3. Снижение  уровня  жидкости  и  разрыв  замыкания  между
зондом  СОМ  и  любым  из  уровней  приведет  к  размыканию контактов  реле  относящихся  к  данному  зонду.
Технические характеристики:


Напряжение питания

220 В 50Гц

Max коммутируемый ток

3х8 А АС1

Max ток катушки контактора

3 А

Контакты

3Z (замыкающих)

Количество контролируемых уровней

3

Напряжение питания датчика

не более 6 В

Ток потребления датчика

не более 2 мА

Чувствительность, регулируемая

от 1 до 180 кОм

Диапазон рабочих температур

-25...+ 50 C

Степень защиты:

IP 20

Автомата

IP 40

Клеммной колодки

IP 20

Потребляемая мощность

0,8 Вт

Подключение

винтовые зажимы 2,5 мм

Габариты

53 х 65 х 90 мм

Тип корпуса

3S

Монтаж

на DIN-рейке 35 мм

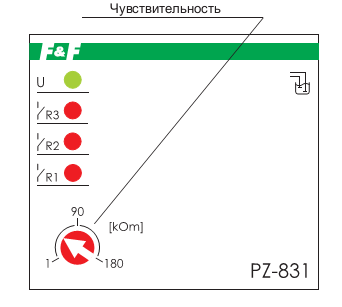

Панель управления

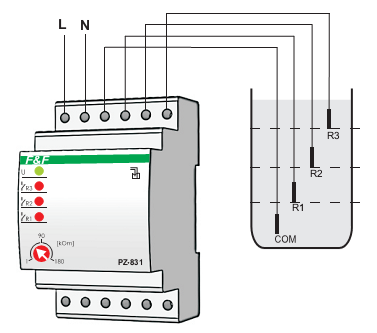

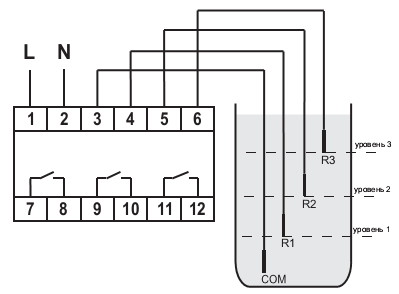

Схема подключения:






Габаритные размеры:
