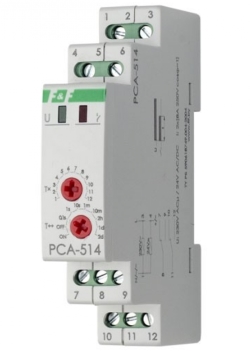

Реле времени PCA-514

Rate it

1947.00 руб.

Qty:

РЕЛЕ ВРЕМЕНИ PCA-514

Назначение:

Микропроцессорные реле времени предназначены для управления потребителями (нагрузкой) в системах промышленной и бытовой автоматики.

Принцип работы:

После подачи напряжения питания замыкаются контакты 3-7. По окончании отсчета заданного времени (t) контакты переключаются в позицию 3-5. В таком положении они находятся до отключения напряжения питания.

Технические характеристики:

Напряжение питания:	220В 50Гц
Максимальный ток нагрузки	2 х 8А
Контакт	2Р
Выдержка времени*	0,1 сек.- 24 часа
Задержка включения
Диапазон рабочих температур	-25...+50С
Степень защиты	IP20
Габариты, мм	17,5 х 65 х 90
Подключение	винтовые зажимы 2,5 мм кв.
Монтаж	на DIN-рейке 35мм

*- выдержка времени устанавливается переключателем диапазонов времени в одном из шести поддиапазонов: 0,1сек-1сек; 1сек-10сек; 10сек-1мин; 1мин-10мин; 10мин-2часа; 2часа-24часа.

Схема подключения:

Лицевая панель:

Лицевая панель реле времени PCA-514

Диаграмма работы:

Внимание!

- при включенном питании реле не реагирует на изменение диапазонов времени.
- работа с новым диапазоном времени начинается только после отключения и повторного включения напряжения питания.
- при включенном питании возможна плавная регулировка времени в установленном диапазоне времени.

Внимание!

Под заказ возможно изготовление реле на напряжения 24,36,48,110В AC/DC.

Габаритные размеры:
