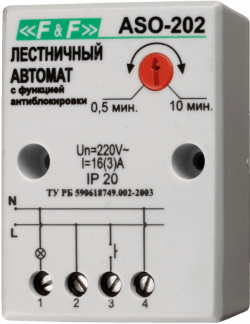

ЛЕСТНИЧНЫЙ ТАЙМЕР(АВТОМАТ) ASO-202
Назначение:
Лестничные таймеры (автоматы) предназначены для автоматического отключения освещения на лестничных площадках, коридорах и т.п., через заданный промежуток времени после включения.
Принцип работы:
Включение освещения осуществляется нажатием кнопочного выключателя. По истечении времени работы встроенного таймера освещение отключается. Время в пределах от 0,5 до 10 минут устанавливается потенциометром на передней панели автомата.
Применение:
Применяются для управления освещением на лестничных площадках, коридорах, в прихожих, тамбурах, хозйственных помещениях подвалах, служебных помещениях и т.п.
Внимание!
Таймеры (автоматы) ASO-202 могут работать с выключателями с неоновой подсветкой. В случае большого количества выключателей (более 10) рекомендуется установить между выводами 3 и 4 конденсатор 0,15-0,33мкФ 275VAC.
Технические характеристики:
| Напряжение питания |
220В 50Гц
|
| Максимальный ток нагрузки |
16А
|
| Контакт |
1Z
|
| Задержка выключения - регулируемая |
0,5-10 мин.
|
| Задержка включения |
|
| Потребляемая мощность |
0,56 Вт
|
| Диапазон рабочих температур |
-25...+50С
|
| Степень защиты |
IP 20
|
| Габариты, мм |
26 х 52 х 70
|
| Монтаж |
на плоскость
|

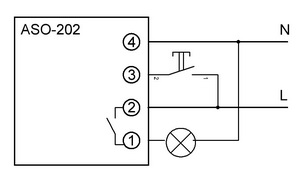

Схема подключения:
Габаритные размеры:
